1、安裝固定在線式氫氣檢測報警儀

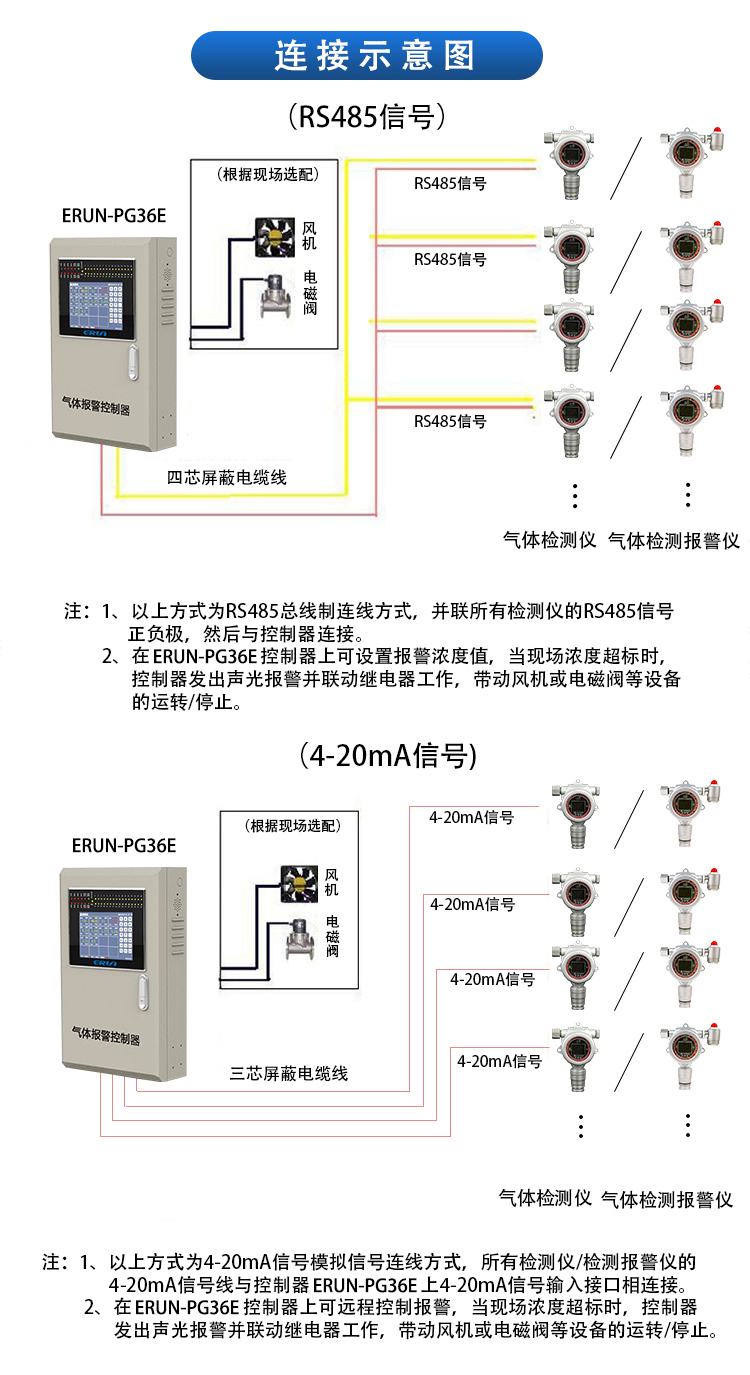

在鍍鉻車間電鍍槽正上方屋頂最高處安裝固定式氫氣檢測探頭。按照均勻排布原則，以大約10～20米距離安裝1臺工業固定式氫氣泄漏報警器。同時在鍍鉻車間值班監控室安裝1臺ERUN-PG36E氣體報警控制器。對其軟件程序進行增加和修改，使其繼電器端口和數字輸出端口有對應的信號輸出，輸出信號類型和信號模式可兼容PLC單元。
2、對現有的風機電源和風機電氣控制進行改造
風機動力電源和電氣控制柜都需要敷設至值班室，將電氣控制柜進行改造，電氣主控單元采用西門子PLC-200，配24v電源開關、旋鈕開關、空氣開關、單色指示燈、中間繼電器、交流接觸器、接線端子等電氣原件，用以控制風機自動啟停。

1、設備的總體要求；
1.1、設備的用途：該設備為全新設備，主要用于可燃易爆氣體H2的檢測。
1.2、性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。
1.3、生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB/T 50493-2019，勞人護（87）36，GB 50058-2014，GB 12358-2006，GB Z/T 223-2009，GB 15322.1-2019等標準的要求。
2、設備清單

項目	型號及規格	數量	廠家
固定在線式氫氣檢測報警儀	ERUN-PG51H1，檢測介質：氫氣H2，4-20 mA信號輸出，現場顯示及報警功能，Ex d ⅡC T6 Gb級防爆	17	贏潤
氣體報警控制器	ERUN-PG36E	1	贏潤
工控機	N/A	1	贏潤
電氣控制柜	西門子PLC-200；電源開關，中間繼電器，交流接觸器，旋鈕開關，指示燈，接線端子排，電箱等	1	西門子
排風扇	防爆型	9	國產

 3、安裝輔材

序號	物資名稱	規格	單位	備注
1	防爆軟管	10m	根
2	固定管卡	25mm	個
3	角鐵	40x4	米
4	膨脹螺栓	8x80	個
5	外絲	25mm	個
6	鍍鋅管	管徑25mm	米
7	橋架	根據現場需要安裝	米
8	電纜電線	四芯屏蔽信號電纜	米

本技術方案是依照西安航天化學動力有限公司鍍鉻車間H2氣體連續監測控制系統項目而設計編制的，現場為航天機械設備部附件電鍍車間，在進行電鍍鉻工藝過程中，鍍鉻陰極會產生氫氣H2，鍍鉻陽極會產生氧氣O2，除此之外，氫氣和氧氣逸散至空氣中時還會附帶鉻霧、酸霧、堿霧等蒸氣，由于氫氣分子量很小，極易在鍍鉻車間屋頂處積聚，達到一定濃度時，遇電火花或高溫就會發生爆炸。

鍍鉻車間主要工藝流程如下：
1、電化學除油→熱水洗→冷水洗→浸酸活化(1ml/L HCL、10ml/L H2SO4，室溫，半分鐘;適用于自動線上不銹鋼鍍鉻，不宜鍍銅或鎳）→水洗→鍍鉻
2、陰極電化學除油→清洗→陽極活化(10A/dm2）→直接鍍鉻
3、3) 化學除油→清洗→陽極電化學除油（0.5A/dm2）→清洗→浸酸活化（1ml/L HCL、10ml/L H2SO4，室溫，45S）→清洗→鍍鉻

在鍍鉻工藝過程中，其陰極會產生大量的氫氣H2，在常溫常壓下是一種極易燃燒的氣體，以一定濃度與空氣混合后，遇高溫或明火燃燒時就有可能會發生爆炸。實驗測定，空氣里如果混入氫氣的體積達到總體積的4%～75.6%，點燃時就會發生爆炸。

1、固定在線式氫氣檢測報警儀 產品參數
檢測氣體：氫氣H2
產品型號：ERUN-PG51H1
檢測范圍：0-100%LEL
分 辨 率：0.1%LEL
方法原理：催化燃燒
默認精度：≤±3%F.S.
顯示方式：1.7寸高清彩屏(LED)
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆

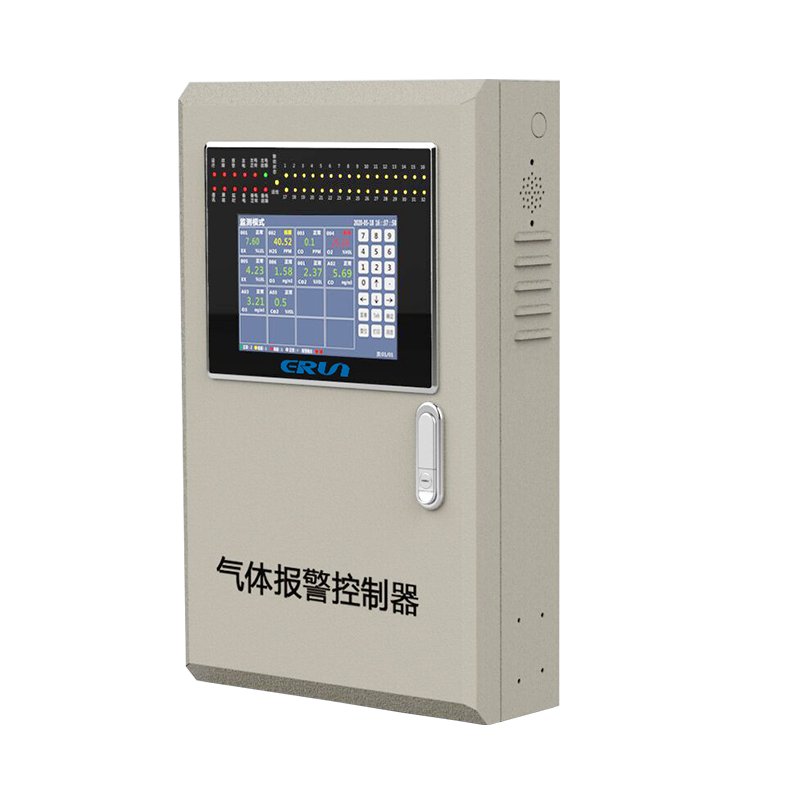

2、氣體報警控制柜 產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏

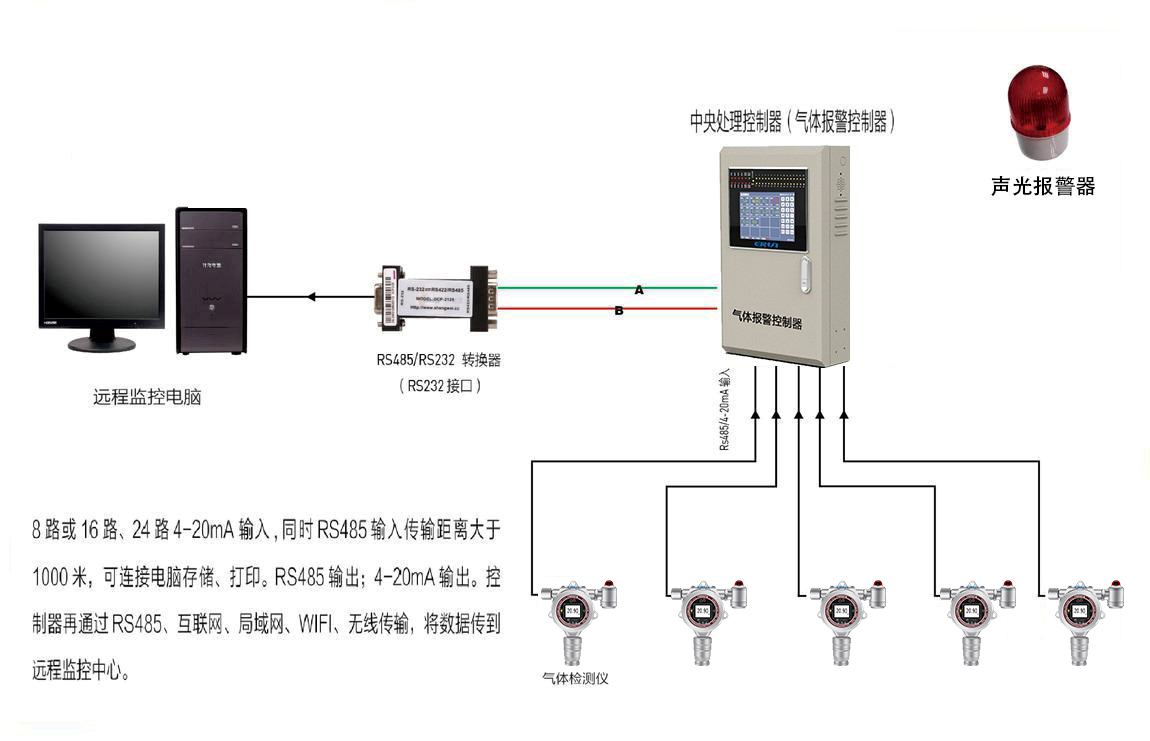

輸入信號：4-20 mA與RS485可同時輸入
通道數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180~240V 50H/60H
安裝方式：壁掛式安裝

以上就是關于電鍍車間氫氣濃度在線監測報警控制系統的相關介紹，氫氣化學式為H2，分子量只有2，屬于最輕的氣體了，一旦從電鍍槽內逸散出來后會迅速飄至屋頂最高處，因此需要將氫氣在線監測控制系統中的固定式氫氣檢測探頭同樣的安裝在屋頂最高位置處。另外，鍍鉻車間內除了會產生大量的可燃易爆氣體氫氣H2之外，還會附帶鉻霧、酸霧、堿霧等有毒有害氣體或蒸氣，因此除了需要安裝使用電鍍車間氣體報警設備檢測氫氣之外，也可對這些有毒有害氣體的濃度進行檢測，詳情可咨詢贏潤集團工作人員。
